SDJ sorozatú ACIM vezérlő (3KW)
SDJ sorozatú motorvezérlő (3KW) termékleírás
Az SDJ sorozatú AC vezérlő egy meghajtó, amelyet alacsony feszültségű váltóáramú elektromos járművekhez fejlesztettek ki.Mivel a nagy megbízhatóságú és nagy nyomatékú aszinkron motor meghajtó berendezése, amelyet négynegyedes vektorvezérlési módszerrel terveztek, pontosan tudja szabályozni a motor sebességét és nyomatékát.Széles körben használják tisztán elektromos személygépkocsikban, alacsony sebességű A00 osztályú személygépkocsikban, elektromos városnéző járművekben, elektromos seprőgépekben, elektromos logisztikai járművekben stb.
Az SDJ sorozatú AC vezérlő digitális hajtásvezérlést alkalmaz DSP-vel, és a védelmi szint eléri az IP67-et.A vezérlő nagy megbízhatóságú és nagy nyomatékú aszinkron motort használ meghajtó eszközként, amely kis méret, könnyű súly, nagy megbízhatóság és gyors reagálás jellemzi.Energia-visszacsatoló funkcióval a megtett kilométerek növelése érdekében;és többféle védelmi kialakítás, például korlátozott áram, túláram, túlmelegedés, reteszelt rotor, rövidzárlat stb.
Jellemzők
●A vezérlő a német DSP-t, egy nemzetközi mainstream digitális meghajtót alkalmazza központi vezérlőchipként, amely segít jó platformot felépíteni a motorvezérlő algoritmushoz.
●A nagy teljesítményű MOSFET cső tápegységhez való használatával hatékony energiaátalakítást valósíthat meg.
●Többszörös biztonsági védelem a CAN interfészhez és a lítium akkumulátor BMS biztonsági tanúsítványkezeléséhez.
●Támogatja a rövidzárlat elleni védelmet (fázis – test, fázis – fázis, fázis – forrás), túlterhelés, túlmelegedés, túlfeszültség elleni védelem.
●A megbízható és rugalmas regeneratív féktechnológia javíthatja a futásteljesítményt, hogy megfeleljen az ügyfelek igényeinek, még alacsony sebességű vezetési állapotban is.
●Mikromozgásos technológia, valamint lassú ereszkedés és dombtartás technológiája a meredek lejtőhöz, erősebb mászáshoz, stabil hegytartáshoz, erősebb indításhoz.
●Használjon kiváló optimalizálási algoritmust és 0-300 HZ frekvenciát a zaj és a rezgés amplitúdójának csökkentése érdekében.
●Tökéletes hibavédelmi funkció, a hangjelző mindenféle hibára emlékeztet, kényelmes karbantartás.
●A CAN-busz technológiát alkalmazza a csatlakoztatott vezetékek csökkentése érdekében, a paraméter állítható és online programozható.
●Kompatibilis kialakítással csökkenti a térfogatot és a súlyt.Öntanuló funkció, egyszerűsíti a telepítési és hibakeresési lépéseket.
Autógyártó cégeknek: egyszerű rakodás, gondtalan utószolgálat
●Erős alkalmazkodóképesség és öntanuló képesség
●Híres gyári készülékek, megbízható minőség
●Önészlelő hiba riasztás funkció
Felhasználóknak: erős élmény, elnéző galopp
●A hajtás sima, az indítás erős, a gyorsulás erős
●Nagy nyomaték, erős mászóképesség, csúszásgátló a lejtőn
●Energia visszajelzés, növeli az utazási hatótávot, növeli az akkumulátor élettartamát
Termék: professzionális tervezés, átgondoltság
●Stabil teljesítmény
●Tökéletes biztonsági és védelmi kialakítás
Leírás
| Vezérlő modell | SDJ-7.5KW | |||
| Elektromos | Bemenet (DC/V) | 72V | 96V | 144 V |
| Maximális áramkimenet (AC/A) | 400A | 320A | 250A | |
| Névleges áramkimenet (AC/A) | 115A | 78A | 52A | |
| Maximális teljesítmény (KW) | 30 | 30 | 30 | |
| Maximális kimeneti frekvencia (Hz) | 300 | 300 | 300 | |
| Munkakörnyezeti hőmérséklet tartomány (℃) | -30°C--+55°C | |||
| Tárolási környezet hőmérsékleti tartomány (℃) | -40°C---+70°C | |||
| IP osztály | IP67 | |||
| Szigetelt teljesítmény | 72V/96V Bemenet és kimenet a burkolathoz DC1000V, szivárgó áram 0,05mA, szigetelt ellenállás 20MΩ | |||
| 144 V bemenet és kimenet a burkolathoz DC2100 V, szivárgó áram 2,1 mA, szigetelt ellenállás 1 MΩ | ||||
| A vezérlő hatékonysága | 0,98 | |||
| Hűtési módszer | Természetes hűtés/Léghűtés | |||
| Ellenőrzési módszer | Vektoros vezérlés | |||
| Motor típusa | Aszinkron motor | |||
| Vibrációs szabvány | GB/T2423 | |||
| Kommunikációs módszer | TUD | |||
| Súly (kg) | 4 kg | |||

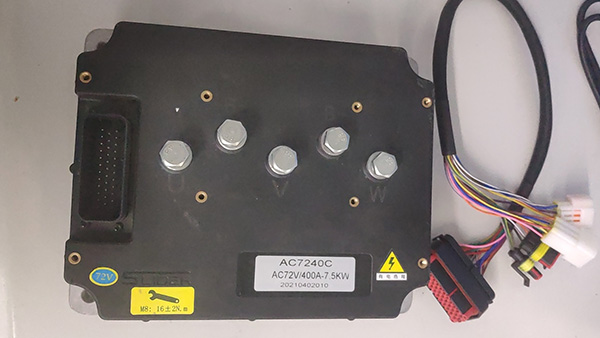

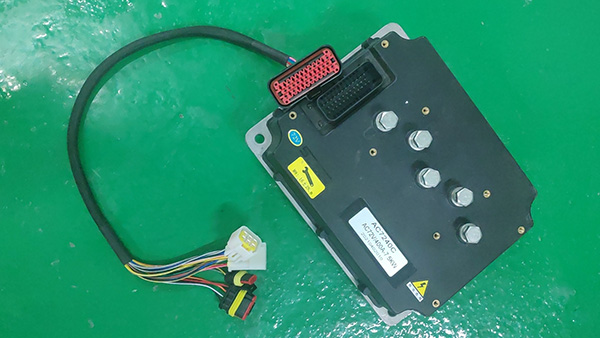

Termékfotó

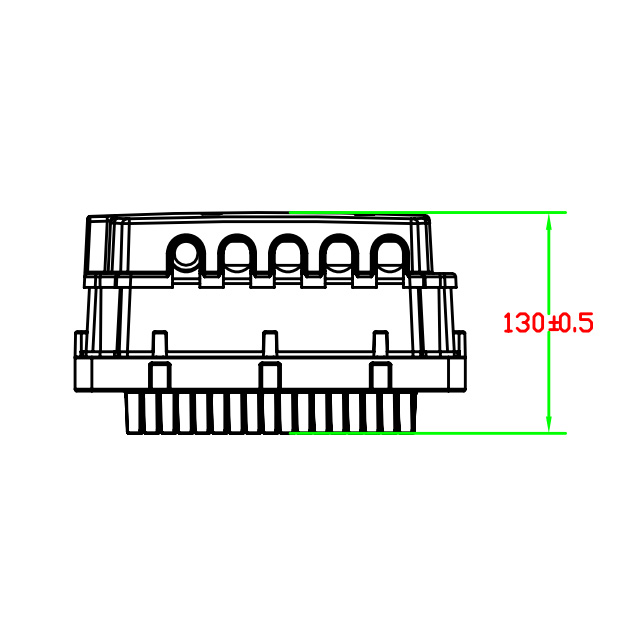

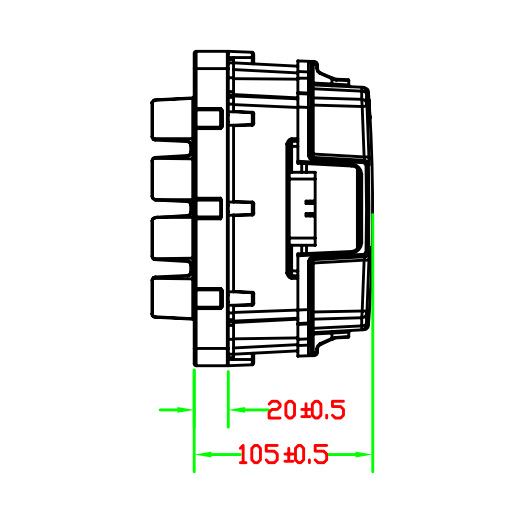

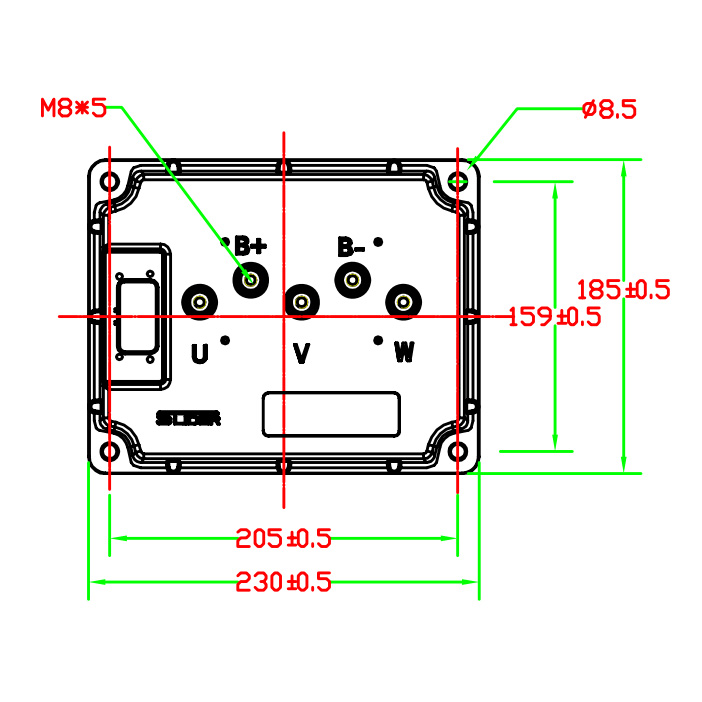

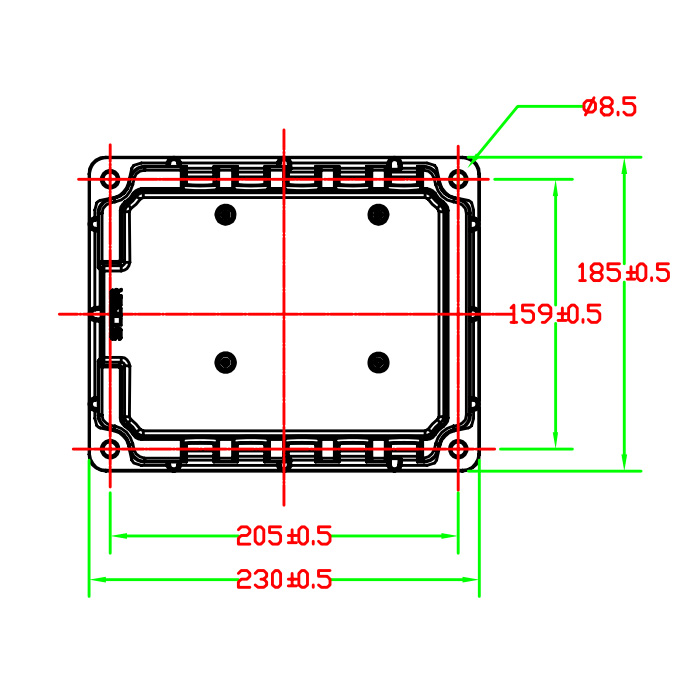

Méretrajzok
